MACROSISTEMA
|
|
|
|
|
|
[ animazione] |
|
|

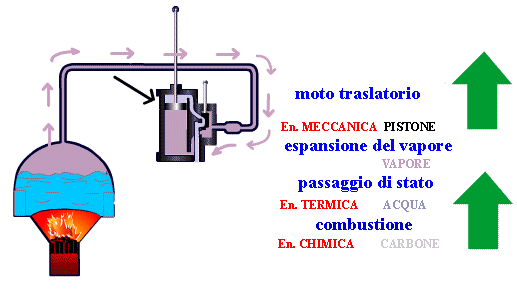

| E' il motore vero e proprio della macchina; č un motore "termico", cioč basato sulla combustione di una sostanza, il carbone, che avviene nel bruciatore della caldaia. Il calore generato riscalda l'acqua del serbatoio trasformandola in vapore acqueo che viene incanalato, attraverso un tubo, verso il cilindro. La valvola mobile del cassetto, azionata da un sistema di leve, invia alternativamente il vapore nella parte superiore e inferiore del cilindro. Contemporaneamente la valvola dirige il vapore, che ha mosso il pistone e che quindi ha ceduto energia, verso il condensatore; qui il vapore si raffredda, condensandosi per ritornare in caldaia, in un ciclo chiuso. |
|
|
