MACCHINA A VAPORE A DOPPIO EFFETTO
DI J. WATT
CONFIGURAZIONE E NOMENCLATURA

animazione

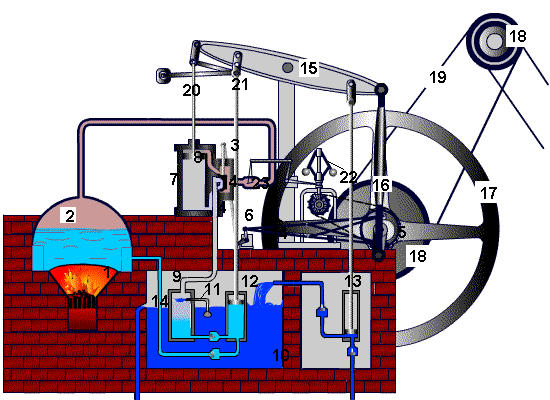

1) bruciatore 2) serbatoio della caldaia 3) cassetto di distribuzione 4) valvola mobile 5) eccentrico 6) sistema di leve 7) cilindro principale 8) pistone principale 9) condensatore 10) vasca 11) iniettore di acqua fredda 12) pompa dell'acqua di caldaia 13) pompa dell'acqua di raffreddamento 14) sfioratore 15) bilanciere 16) biella-manovella 17) volano 18) pulegge 19) cinghia 20) asta del pistone principale 21) parallelogramma articolato 22) regolatore centrifugo a sfere 23) valvola a farfalla di immissione vapore
